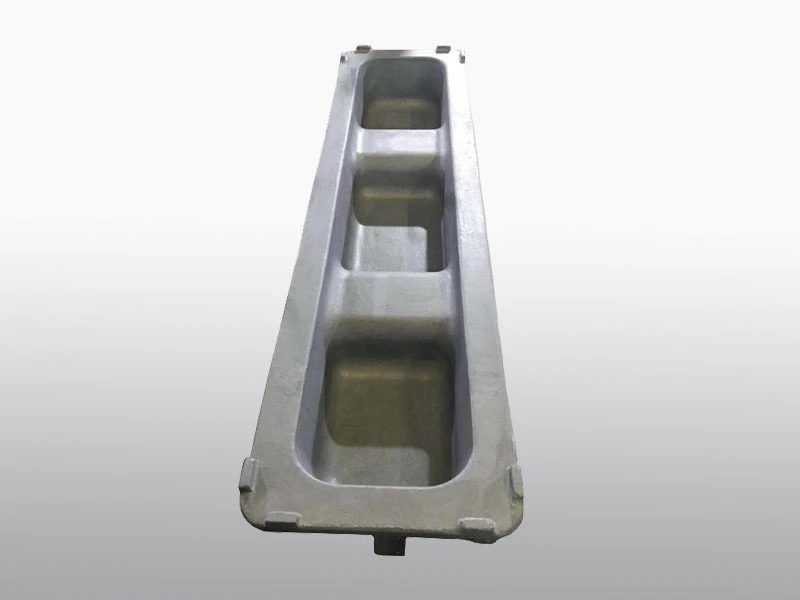

7-9kg malé formy na ingotysú zvyčajne vyrobené z materiálov odolných voči vysokým teplotám, ako je grafit, oceľ, liatina atď. Zvyčajne sa používajú na odlievanie malých kovových ingotov, experimentálne odlievanie atď. Preto je výber správnych foriem na ingoty kľúčom k dosiahnutiu presného a konzistentného výsledky odlievania v kovoobrábacích operáciách.
Aké sú typické rozmery 7-9kg foriem na ingoty?
Malé 7-9 kg kokily na ingoty majú zvyčajne nasledujúce rozmery:
dĺžka:10-12 palcov (250-300 mm). Dĺžka formy musí byť dostatočná na prispôsobenie požadovanej veľkosti ingotu a zároveň poskytnúť dostatok dodatočného priestoru pre vtokový kanál a systém žľabov.
šírka:3-4 palcov (75-100 mm). Šírka je určená požadovanou šírkou ingotu a priestorovými požiadavkami pre systém žľabov.
výška:2-3 palcov (50-75 mm). Výška formy by mala byť primeraná, aby vyhovovala očakávanému objemu kovu pre ingot, berúc do úvahy bežné rýchlosti zmršťovania počas cementovania.
Tieto rozmery poskytujú vhodnú veľkosť dutiny formy na odlievanie väčšiny zliatin do 7-9 kg ingotov. Obdĺžnikové tvary sú bežné kvôli ich efektívnemu stohovaniu a prepravným vlastnostiam. Napriek tomu je možné použiť aj iné tvary malých foriem v závislosti od konkrétnej aplikácie a predpokladov.
Ako sa počíta objem a veľkosť ingotu?
Výpočet kapacity a veľkosti an7-9 kg malých foriem na ingotyzahŕňa niekoľko kľúčových faktorov:
◆ Typ a hustota zliatiny ingotov:Hustota zliatiny ovplyvňuje požadovaný objem dutiny formy. Zliatiny s vyššou hustotou budú vyžadovať menší objem na dosiahnutie cieľovej hmotnosti ingotu.
◆ Cieľová hmotnosť ingotu:Ideálne zaťaženie ingotu, pre túto situáciu, 7-9 kg, je naliehavou hranicou pri rozhodovaní o veľkosti formy a limite.
◆ Faktor zmršťovania:Každá kombinácia má špecifický faktor zmrštenia, ktorý je potrebné zvážiť pri projektovaní. Bežne sa používa premenná zmršťovania 5-8 %, ktorá predstavuje zníženie objemu počas cementovania.
◆ Dizajnové pomery:Úvahy o pláne, napríklad pomery medzi úrovňou a šírkou a dĺžkou, sú dôležité pre zaručenie celistvosti a tvarovateľnosti ingotu. Tieto proporcie pomáhajú pri rozhodovaní o všeobecnom tvare a aspektoch formy.
◆ Štandardné veľkosti ingotov:Preferencie zákazníkov pre štandardné veľkosti ingotových tehál môžu tiež ovplyvniť dizajn dutiny formy.
Zohľadnením týchto faktorov možno presne vypočítať veľkosť dutiny formy na výrobu ingotov v požadovanom hmotnostnom rozsahu 7-9 kg po zohľadnení zmrštenia. Simulačný softvér sa bežne používa na optimalizáciu konštrukcie a kapacity kokily, čím sa zabezpečí efektívne a efektívne odlievanie.
Aké sú kľúčové úvahy pri navrhovaní foriem?
Navrhovanie efektívneho7-9 kg malých foriem na ingotyzahŕňa zváženie rôznych kľúčových aspektov na zabezpečenie optimálneho výkonu a kvality odlievania:
◆ Veľkosť dutiny:Dutina formy by mala byť navrhnutá tak, aby vyhovovala ideálnej kapacite ingotu, berúc do úvahy premenné, napríklad typ amalgámu, hmotnosť a rýchlosť zmršťovania. Veľkosť dutiny by sa mala tiež zlepšiť pre efektívne využitie materiálov a obmedzenie plytvania.
◆ Uhly skosenia alebo ponoru:Zahrnutie skosenia alebo uhlov ponoru do konštrukcie formy je nevyhnutné na uľahčenie ľahkého vyberania stuhnutého ingotu bez toho, aby došlo k poškodeniu formy alebo samotného ingotu. Uhol by mal byť starostlivo zvolený tak, aby vyvážil ľahké odstránenie s minimalizáciou defektov v tvare ingotu.
◆ Štandardné vzory výstupkov:Začlenenie štandardných vzorov výstupkov na dne formy umožňuje ľahšiu manipuláciu a prepravu ingotov po ich odliatí a stuhnutí. Vzor výstupkov by sa mal vybrať na základe požadovaného spôsobu manipulácie a požiadaviek následných procesov, ktoré budú používať ingoty.
◆ Robustná konštrukcia:Forma by mala byť vyvinutá energicky, aby vydržala napätie a úzkosti z tepla počas projektovacieho systému, čo zaručuje životnosť a stabilnú realizáciu. Pri výbere materiálu a konfigurácii by sa malo brať do úvahy bežné mechanické zaťaženie, teplotné uhly a tepelné vlastnosti formy.
◆ Správny náter:Aplikácia primeranej krytiny na povrchy formy zabraňuje tomu, aby zmes zostala, zaručuje hladké vypúšťanie ingotov a dlhodobo drží krok s povahou formy. Výber povlaku by mal byť založený na odlievanej zliatine a teplotných a tlakových podmienkach počas odlievania.
◆ Ustanovenia o chladení:Implementácia chladiacich opatrení, ako sú vzduchové medzery alebo chladiace vedenia v rámci konštrukcie formy, pomáha regulovať proces tuhnutia a kontrolovať rozloženie teploty pre rovnomernú kvalitu ingotu. Konštrukcia chladiaceho systému by mala optimalizovať rýchlosť chladenia a minimalizovať teplotné gradienty, aby sa znížilo riziko defektov v štruktúre ingotu.
◆ Schopnosť mechanizovaného formovania:Schopnosť motorizovaného formovania zlepšuje účinnosť a efektívnosť v projekčnom systéme, berúc do úvahy stabilné a presné formovanie ingotov. Konštrukcia automatizačného systému by mala byť optimalizovaná, aby sa skrátil čas cyklu, minimalizovala miera šrotu a zlepšila sa bezpečnosť.
Sledovaním týchto životne dôležitých úvah v pláne foriem môžu výrobcovia zefektívniť svoje kokily, aby spoľahlivo vytvorili prvotriedne ingoty, ktoré spĺňajú potrebné podrobnosti a zároveň zaručujú odbornosť a spoľahlivosť v projekčnom systéme.
Aké ovládacie prvky sa používajú pri odlievaní ingotov?
V procese odlievania ingotov7-9 kg malých foriem na ingotyNa zabezpečenie kapacity aj kvality sa používa niekoľko kontrol:
◢ Kontrola teploty a chémie:Teplota a veda skvapalnenia sú pevne kontrolované, aby držali krok s ideálnymi vlastnosťami kompozitu. Táto kontrola je rozhodujúca pre dosiahnutie konzistentnej kvality a vlastností ingotu.
◢ Presné systémy nalievania:Na rovnomernú distribúciu roztaveného kovu do foriem sa používajú automatické liace systémy. Tieto systémy zabezpečujú presné a kontrolované liatie, čím sa minimalizujú odchýlky v hmotnosti a tvare ingotu.
◢ Automatická manipulácia s formami:Na vkladanie a vyberanie foriem z odlievacieho zariadenia sa používajú automatické dopravníky alebo robotické systémy. Táto informatizácia zvyšuje odbornosť a znižuje hazard s ľudskou chybou pri starostlivosti o cyklus.
◢ Naprogramované sekvencie chladenia:Každá zliatina má špecifické požiadavky na chladenie, aby sa dosiahla požadovaná rýchlosť tuhnutia a štruktúra. Dodržiavajú sa naprogramované sekvencie chladenia na riadenie procesu chladenia, čím sa zabezpečuje rovnomernosť a konzistencia stuhnutých ingotov.
◢ Špecifikácie demontáže:Vyberanie z formy, metóda spojená s odstránením stuhnutých ingotov z foriem, sleduje prísne podrobnosti, aby sa predišlo skrúteniu alebo poškodeniu ingotov. Správne techniky demontáže pomáhajú zachovať tvar a integritu ingotov.
◢ Extrakcia robotického ramena:Mechanické ramená sa často používajú na rýchle a produktívne vyberanie stuhnutých ingotov z foriem. Mechanické konštrukcie zaručujú presnú a spoľahlivú extrakciu, čím sa znižuje riziko poškodenia alebo skreslenia počas evakuačného cyklu.
◢ Kontrola systémov zraku:Systémy videnia sa používajú na kontrolu rozmerov a kvality povrchu každého ingotu. Tieto systémy využívajú kamery a algoritmy na overenie, či ingoty spĺňajú špecifikované tolerancie a normy kvality.
Implementáciou týchto kontrol môžu automatizované procesy odlievania ingotov dosiahnuť optimálnu kapacitu a jednotnosť, čím sa zabezpečí konzistentná výroba vysokokvalitných ingotov, ktoré spĺňajú požiadavky zákazníkov.
Záver
Pre7-9 kg malých foriem na ingoty, veľkosti foriem okolo 10 x 4 x 2 palce sú typické na dosiahnutie cieľovej kapacity, keď sa berú do úvahy zliatiny, rýchlosti zmrštenia a konštrukčné pomery. Kapacita je navrhnutá na základe zliatiny ingotu, cieľov hmotnosti a požiadaviek na spracovanie. S optimalizovanými formami a riadeným odlievaním môžu zlievárne efektívne vyrábať ingoty správnej veľkosti. Viac informácií kontaktujte nás natech@huan-tai.org.
Referencie
1. Príručka ASM, Vol 15: Casting (2008).
2. Beeley, P. (2001) Zlievárenská technológia. Butterworth-Heinemann.
3. Dantzig, J. & Rappaz, M. (2009). Tuhnutie. EPFL Press.
4. Jones, D. & Bhadeshia, H. (1997). Odlievanie kovov. Encyclopedia of Advanced Materials, 2, 1174-1182.
5. Rao, PN (2006). Výrobná technológia - zlievareň, tvárnenie a zváranie. Tata McGraw Hill.
